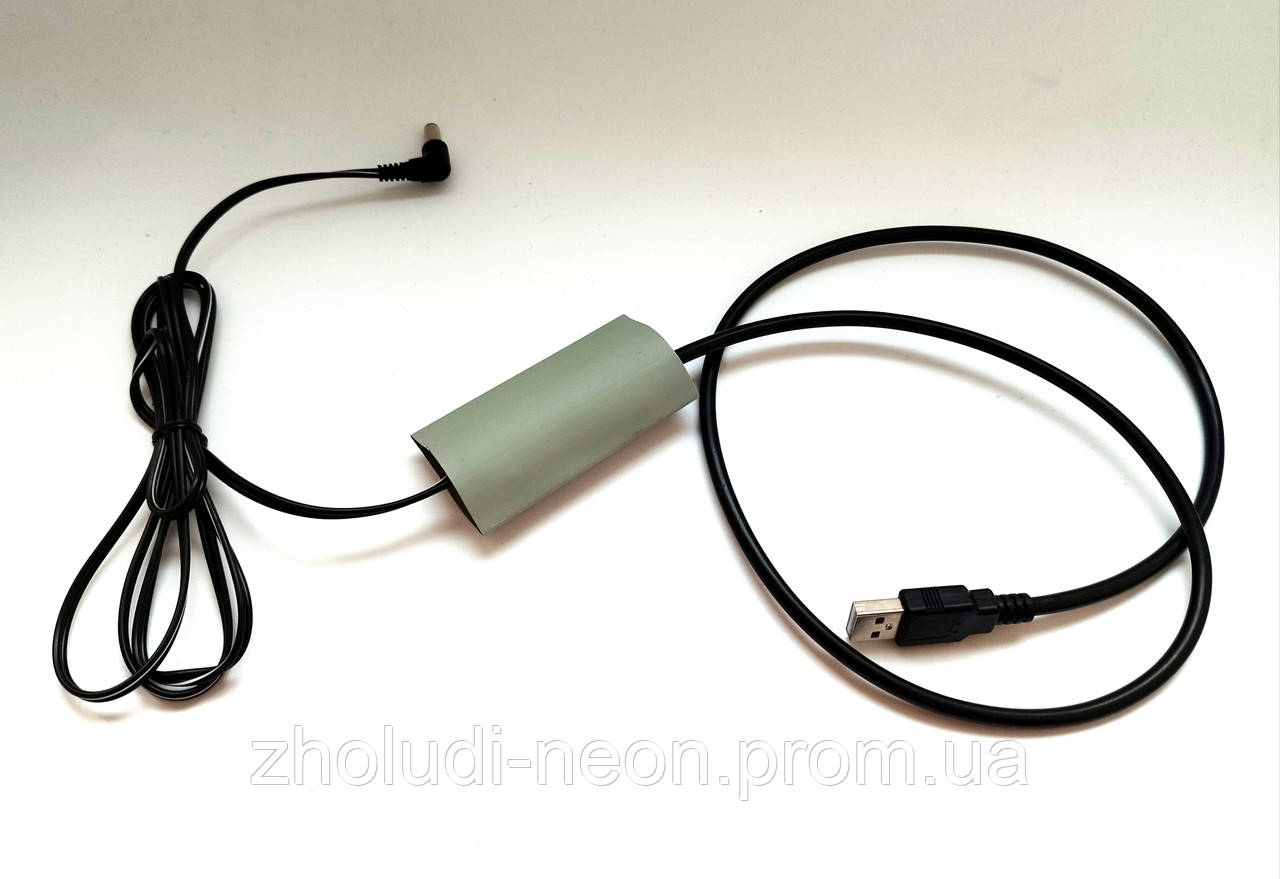

Кабель підвищувальний 3 А. "Роутер-ПаверБанк" DC-USB. З регулюванням напруги 5v-38v.

  Даний повишаючий кабель 3А з регулюванням Вольтажу 5-38v на виході.





Які характеристики вашого пристрою, який думаєте живити?

Наприклад:19V 2,4A

( Потрібно щоб Ампераж вашого пристрою був меньшим на 20% від 3А, тобто з запасом.)

Якщо вам потрібно під'єднати під конкретний вольтаж і зробити в зборі вкажіть це менеджеру під час замовлення.

Наш майстер може Вам усе зібрати та налаштувати потрібний вольтаж)

 Добре підходить під павербанк (usb) і для під'єднання до роутера (DC).

Підвищувальний перетворювач XL6009 призначений для зміни значення вихідної напруги. Цей модуль можна використовувати як невеликий блок живлення, зарядний пристрій, живлення електронних пристроїв тощо. Якщо підвищувальний перетворювач напруги постійного струму використовувати в автомобілі, необхідно замінити встановлений підстроєний резистор на потужніший.

Плата перетворювача спроєктована на базі мікросхеми XL6009, підстрочкового резистора та інших допоміжних компонентів. ШІМ-регулятор напруги XL6009 має 5 виводів і виготовлений у корпусі «TO263-5L». Також мікросхема має захист від перегрівання й обмеження робочого струму, але захистом від переполюсування не має. Максимальне значення струму навантаження становить 4 А. Частота перетворення конвертера становить 400 кГц. ККД (коефіцієнт корисної дії) перетворювача становить до 92%. Регулювання вихідної напруги постійного струму конвертера відбувається за допомогою підстрочного резистору опором 50 кОм. Під час роботи з силою струму близькою до максимального значення 4 А необхідно встановити додаткове охолодження (радіатор).

Перед під'єднанням пристрою до виходу модуля необхідно під'єднати зовнішнє джерело живлення до вхідних клем за допомогою паяння та налаштувати вихідну напругу модуля. На платі модуля є 4 контакти:

IN+:	вхідна напруга 3 — 32 В
IN-:	«земля»
OUT+:	вихідна напруга 5-35 В
OUT-:	загальний провід пристрою

Під час під'єднання зовнішнього джерела живлення необхідно пам'ятати, що значення вхідної напруги має бути нижче від вихідної напруги.

Мікросхема XL6009 має низку переваг, порівнюючи з LM2577: вбудований польовий транзистор (LM2577 має біполярний транзистор, на лад вище частота перетворення, наявність частотної компенсації, максимальний струм навантаження тощо.

Подається живлення від блока живлення або іншого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму становить від 3 до 32 В, а вихідної напруги від 5 до 35 В.

---

Технічні характеристики перетворювача:


Мікросхема	XL6009
Вхідна напруга, В	3 ... 32
Вихідна напруга, В	5 ... 35
Максимальний струм, А	до 4
Частота перетворення, кГц	400
ККД, %	92
Робочий діапазон температур, °C	-40 ... +125
Розміри модуля, мм	43 х 20 х 10
Вага, г	10



Якщо вам потрібно під'єднати під конкретний вольтаж і зробити в зборі вкажіть це менеджеру під час замовлення.

Наш майстер може Вам усе зібрати)
